什么是颜色容差?颜色容差的计算方法有哪些?

什么是颜色容差?所谓颜色容差,就是标准值与实测值之间的数据差异,也就是标准颜色与样品颜色之间的数据差别。其计算方法是在L*a*b三色空间中,测量标准色和样品色之间的坐标距离。本文对颜色容差的定义及计算方法做了简要的介绍,感兴趣的朋友可以了解一下!

颜色容差模型

什么是颜色容差?

颜色容差是检验标准颜色和实测颜色(测量数据)之间的数据差别。颜色容差包含一些彩色样品(输出的颜色)和已知标准颜色(输入色或技术要求色)测量值的比较,这样可判断样品与标准的接近程度,若样品的测量数据与标准值相比不够理想,则需要对设备和印刷过程(其它如塑料生产,就是色母调配,等等)进行调整。


颜色容差的计算方法:

标准值与实测值的容差值可通过计算得到,计算方法是在L*a*b三色空间中,测量标准色和样品色之间的坐标距离。颜色容差所描述的色差空间区域分为盒状容差(CIELab)、扇状容差(CIE LCH)和球状容差(CMC2:1)3种。容差所描述的色差空间区域体积越小,表示颜色的精确度越高。

1.CIELAB容差方法

CIELAB容差公式以标准为中心,然后给予个别L*a*b*数值,正负(+/-)的误差范围,绘制成方形的容差范围。

△L*=L*样品-L*标准(亮度差异)

△a*=a*样品-a*标准(红/绿差异)

△b*=b*样品-b*标准(黄/蓝差异)

此容差公式,可以间单直接显示颜色误差的原因,如下表所示:

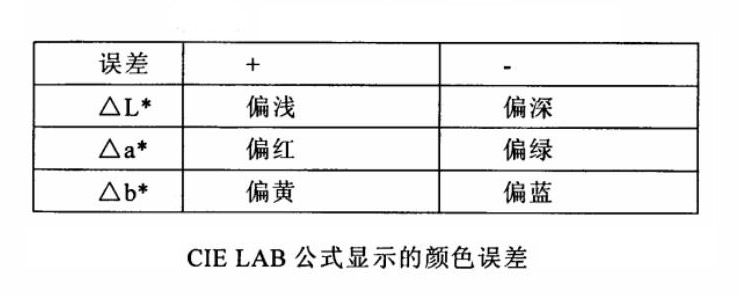

CIELAB公式显示的颜色误差

2.CIELCH容差方法

CIE LCH 以标准为中心,然后给予个别 LCH 值,正负误差(+/-)范围,绘制成扇形的容差范围。

△L*=L*样品-L*标准(亮度差异)

△C*=△C*样品-△C*标准(饱和度差异)

△Η*=[(△Eab)2-(△L*)2-(△C)2]1/2(色调差异)

从LCH容差公式,可以清楚分析出颜色饱和度和色调误差原因如下表所示:

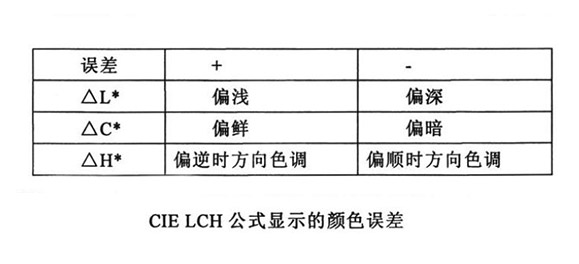

CIELCH公式显示的颜色误差

3.CIE△Eab容差方法

CIEAEab容差的计算是建立在L*a*b颜色空间对标准色样或原稿技术参数作精确的测量,然后在理想的“容差球”上标出色点,在球上可找出标准色和其它被比较未定的样品(如输出色)之间的差值,若差值落在容差球内是可以接受的,若容差值是在容差球之外是不可接受的。

容差球大小取决于客户对可接受色差的要求。色差值可用△E表示,在印刷工业,△E的值在2△E与6△E之间,它说明,样品色距离标准色的最大容差是6△E单位。小于2△E单位的容差在正常印刷条件下是难以达到的。较高的容差,视觉就能发现二色之间的差别,若在彩色图片中两色的差值在4△E单位以内,人的视觉就不能区分出色差。

Eab是以标准为中心,然后在旁绘出一个球体容差范围。△Eab亦是目前较多人采用的容差公式。△Eab 容差公式以一个数代表总色差:ΔEab =[(ΔL*)2 +(Δa*)2+(Δb*)2]1/2

△Eab值越少,代表色差越少,相反地△Eab值越大,代表色差越大。按照不同的容差方法计算出来的色差结果,与人眼对颜色的评价是有一定差异的。盒状容差的准确率为 75%,扇状容差的准确率为 85%,球状容差的准确率为95%。可见,采用了不同的容差方法,对颜色描述的准确度也是不同的。
