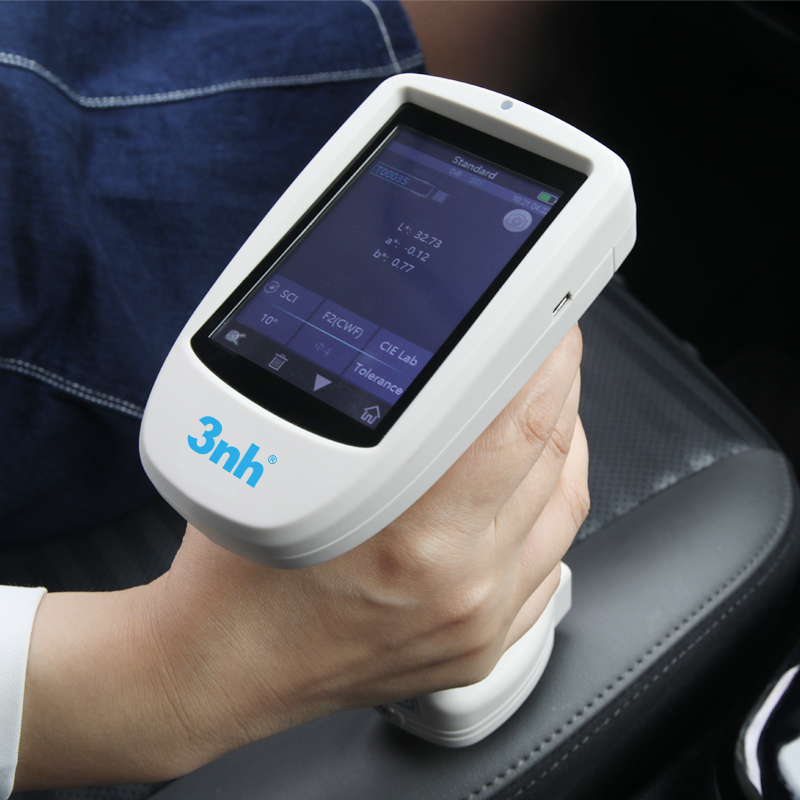

3nh酷泰分光测色仪ST70(核心技术)

3nh泰双TS系列的孪生姐妹“酷泰”ST系列隆重推出,传承了泰双在颜色检测领域的大面积阵列传感器及光栅分光核心技术,敏锐解析300-1100nm波段内的强弱光线。我们的泰双,一直被模仿,从未被超越。“泰双”从诞生就一直秉承让品质先行,用质量说话的宗旨,经过多年的持续精进,我们可以自豪的说:酷泰,让测色格外精确!未来,三恩时会持续践行“专精特新”企业、高新技术企业的使命,在检测仪器的道路上攻坚克难、持续创新,让我们的合作伙伴都能检出精彩,测出品牌。



分光测色仪ST70是3nh运用泰双核心技术分光光谱仪研发的分光测色仪,采用内置光电二极管阵列(双列32组)感应器、进口白板,同时兼顾测量速度与操作的便捷性。ST70分光测色仪重复性ΔE*ab 轻松控制在0.02以内,台间差ΔE*ab 控制在0.15以内,测量精准,测试数据可用于实验室颜色精确分析与传递。



酷泰分光测色仪ST70应用



酷泰分光测色仪ST70配备5种测量口径,适应性更广,测量颜色精准、性能稳定,用于塑胶电子、油漆油墨、纺织服装印染、印刷、陶瓷等行业精确颜色测量、品质控制,可用于荧光样品测量。



酷泰分光测色仪ST70特点



1、大面积光电二极管阵列(双列32组)传感器

更大面积的双32阵列传感器,强光不会饱和、弱光灵敏度更高和较宽的光谱响应范围,保证了仪器测量速度、准确性、稳定性和一致性,自主核心技术,与国际标准同一平台,实现完好兼容。

光电二极管阵列



2、采用国际通用的D/8 结构,兼容SCI/SCE测量,并支持SCI+SCE同时快速测量

分光测色仪ST70采用了国际上适用范围广泛的D/8照明观测条件、SCI/SCE(包含镜面反射/不包含镜面反射)合成技术,支持SCI+SCE同时快速测量,测试时间约1.5秒。

国际通用的D/8 结构

3、组合全光谱LED光源和UV光源

采用360-780nm全光谱LED光源,保证了在可见光范围内有充足的光谱分布,避免了特定波段的光谱缺失,强光不会饱和,弱光更加灵敏,荧光样品也可轻松测量。

360-780nm全光谱LED光源

4、配备五种测量口径更大满足样品测量需求

分光测色仪ST70出厂标配Ø8mm平台口径、Ø8mm尖口径、Ø4mm平台口径、Ø4mm尖口径、1x3mm尖口径共五个测量口径,满足了大部分特殊样品的测量需求。

五种测量口径

5、摄像头取景定位可清楚观察被测量区域

分光测色仪ST70内置摄像头取景定位,通过摄像头实时取景,能精准判断出物体被测部位是否为目标中心,提高了测量效率和准确性。

摄像头取景定位

6、非接触式自动校准,专业进口白板,更耐磨、耐脏、稳定

进口白板

7、安心摆放底座,确保白板不脏

摆放底座

8、提供10种颜色测量空间及41种观测光源

提供CIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,HunterLab,βxy,DIN Lab99,Munsell(C/2)颜色空间,以及D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),F8,F9,F10(TPL5),F11(TL84),F12(TL83/U30),B,U35,NBF,
ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5,可定制光源(共计41种光源,部分通过上位机/APP实现),可以满足不同测量条件下的特殊测量需求。

10种颜色测量空间

9、色度指标丰富

分光测色仪ST70除了提供常用的颜色测量指标外,还提供光谱反射率,WI(ASTM E313,CIE/ISO,AATCC,Hunter,TaubeBergerStensby),YI(ASTM D1925,ASTM 313),同色异谱指数Mt,沾色牢度,变色牢度,力份(染料强度,着色力),遮盖度,8度光泽度,555色调分类,黑度(My,dM),CMYK(A,T,E,M),Tint,色密度,孟赛尔(部分功能功能通过上位机实现)色度指标。

色度指标

10、优秀的台间差与重复性

保证多台设备测量数据的一致性,可用于配色和精确颜色传递。

优秀的台间差与重复性

11、支持华为鸿蒙、Android、IOS、微信小程序、Windows程序

多系统支持

酷泰分光测色仪ST70技术参数





产品型号酷泰分光测色仪ST70
照明方式 D/8(漫射照明,8°方向接收)
SCI/SCE测量;包括UV/排除UV测量
符合标准CIE No.15,GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7
特性 采用3nh泰双核心技术分光光谱仪,五测试口径,用于实验室颜色精确分析与传递;
用于塑胶电子、油漆油墨、纺织服装印染、印刷、陶瓷等行业精确颜色测量、品质控制;可用于荧光样品测量。
积分球尺寸 Φ40mm
照明光源 组合全光谱LED光源,UV光源
分光方式 平面光栅分光
感应器 大面积硅光电二极管阵列(双列32组)
测量波长范围 360~780nm
波长间隔 10nm
反射率测定范围 0~200%
测量口径 五口径:MAV:Φ8mm/Φ10mm;SAV:Φ4mm/Φ5mm;LAV:1x3mm
含光方式 同时测试SCI/SCE
颜色空间 CIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,HunterLab,βxy,DIN Lab99,Munsell(C/2)
色差公式 ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE(Hunter)
其它色度指标 光谱反射率,WI(ASTM E313,CIE/ISO,AATCC,Hunter,TaubeBergerStensby),
YI(ASTM D1925,ASTM 313),
同色异谱指数Mt,
沾色牢度,变色牢度,力份(染料强度,着色力),遮盖度
8度光泽度,555色调分类,黑度(My,dM),CMYK(A,T,E,M),Tint,色密度,孟赛尔(部分功能功能通过上位机实现)
观察者角度 2°/10°
观测光源 D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),F8,F9,F10(TPL5),F11(TL84),F12(TL83/U30),B,U35,NBF,
ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5,可定制光源(共计41种光源,部分通过上位机/APP实现)
显示 光谱图/数据,样品色度值,色差值/图,合格/不合格结果,颜色仿真,颜色偏向
测量时间 约1.5s
重复性 色度值:MAV/SCI,ΔE*ab 0.02以内(预热校正后,以间隔5s测量白板30次平均值)
分光反射率:MAV/SCI,标准偏差0.08%以内(400~700nm:0.18%以内):
台间差 MAV/SCI,ΔE*ab 0.15以内(BCRA系列Ⅱ 12块色板测量平均值)
显示精度 0.01
测量方式 单次测量,平均测量(2~99次)
定位方式 摄像头取景定位,稳定片定位
尺寸 长X宽X高=129X76X217mm
重量 约600g
电池电量 锂电池,3.7V,5000mAh,8小时内8800次
照明光源寿命 10年大于150万次测量
显示屏 TFT 真彩 3.5inch,电容触摸屏
接口 USB,蓝牙®5.0
存储数据 标样1000条,试样30000条(一条数据可同时包括SCI/SCE),APP/PC海量存储
软件支持 Andriod,IOS,Windows,微信小程序,鸿蒙
语言 简体中文,English,繁体中文
操作温度范围 0~40℃,0~85%RH(无凝露),海拔:低于2000m
存储温度范围  -20~50℃,0~85%RH(无凝露)
标准附件 电源适配器、数据线、说明书、品质管理软件(官网下载)、黑白校正盒、保护盖、腕带、Ø8mm平台口径、Ø8mm尖口径、Ø4mm平台口径、Ø4mm尖口径、1x3尖口径
可选附件 微型打印机、粉末测试盒
注: 技术参数仅为参考,以实际销售产品为准
