色差仪常用颜色空间是哪几个?色差仪表色系统有哪些?

为了能够对颜色进行准确的表达与定量的描述,国际照明委员制定了国际通用的颜色空间和相应的表色系统。本文对色差仪常用颜色空间类型及色差仪的表色系统类型进行了介绍,对颜色检测知识和色度知识感兴趣的朋友不妨了解一下!

CIE1976颜色空间模型

色差仪常用颜色空间类型

为了更客观更准确地测量和评价颜色的差别,CIE在整理和总结了当时出现的诸多颜色空间的基础上,于1976年正式推荐了两个改进的均匀颜色空间,即CIE1976L*u*v*颜色空间和CIE1976L*a*b*颜色空间。

1.CIE1976L*u*v*颜色空间

国际照明委员会改进了原有的CIE1964W*U*V*颜色空间,提出采用如下的L*u*v*作为三维直角坐标的颜色空间,称为CIELUV颜色空间,它主要用于如电视工业等加混色的表示和评价。在该空间中,L*为明度u*、v*表示颜色的色品坐标,其计算公式为:

L、u、v色品坐标计算公式

2.CIE1976L*a*b*颜色空间

CIE在1976年还推荐了主要用于如表面色料表示和评价的CIE1976L*a*b*颜色空间。作为该空间三维直角坐标的明度L*和色品坐标a*、b*的计算公式为:

L、a、b色品坐标计算公式

式中,X、Y、Z为颜色样品的三刺激值,Xn、Yn、Zn为CIE标准照明体照射在完全漫反射体上,然后反射到观察者眼中的三刺激值,其中Yn=100。

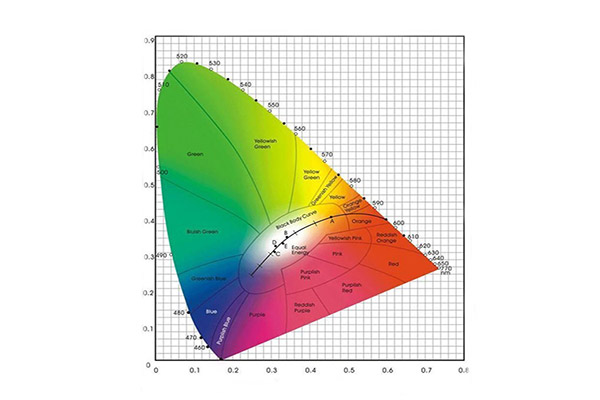

CIE色度图

色差仪表色系统类型:

1.CIE1931-RGB标准色度系统

光谱三刺激值与光谱色色品坐标的关系式为:

光谱三刺激值与光谱色色品坐标的关系式

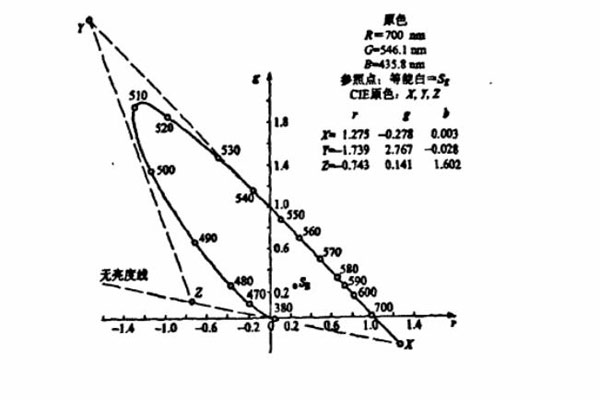

下图是1931年CIE-RGB系统的色品图,在此色品图中偏马蹄形曲线是所有光谱色色品点连接起来的轨迹称为光谱轨迹。

CIE-RGB系统色品图

确定了XY,XZ,YZ三条直线后,就能得到[X],[Y],[Z]三原点在RGB系统色品图中的坐标值,它们是:

XYZ在RGB系统色品图中的坐标值

光谱色的色品坐标由以下方程计算:

光谱色的色品坐标计算公式

2.CIE1931-XYZ标准色度系统

XYZ系统中三刺激值X,Y,Z与RGB系统中的三刺激值R,G,B之间的相互关系为:

XYZ系统中X,Y,Z与RGB系统中R,G,B的关系

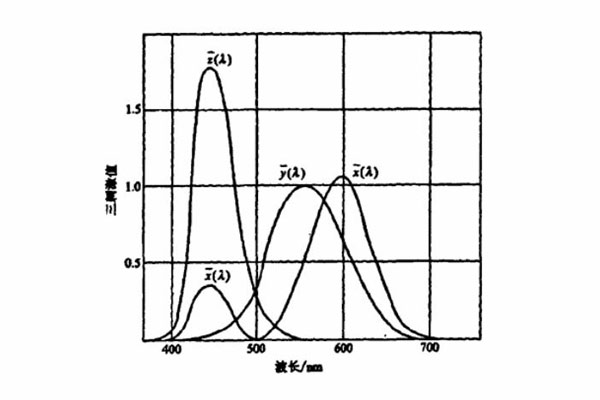

从RGB系统的光谱三刺激值转化成为XYZ系统的光谱三刺激值。光谱三刺激值这组数据称为CIE1931标准色度观察者光谱三刺激值,亦称CIE1931标准色度观察者颜色匹配函数,简称CIE1931标准色度观察者。这套数据适用于当观测或匹配颜色样品时视场角在1°~4°,数据的波长范围是360~830mm,波长间隔为1nm,每个数值含有七位有效数字。下图就是CIE1931标准色度观察者光谱三刺激值曲线图。

CIE1931标准色度观察者光谱三刺激值曲线图
