色差仪盖子和配件安装说明

色差仪保护盖是一种保护镜头的装置,而白板盖则是用来校准仪器的配件,在用户使用或存放过程中,就需要进行拆卸和安装。本文就给大家简单的介绍一下色差仪盖子和配件安装方法。

色差仪更换测量口径

测量口径的切换:

测量口径安装:测量口径向上与仪器的下积分球安装位对齐、贴紧,然后轻轻逆时针旋转测量口径,待听到轻微“哒”声,表明测量口径与下积分球扣位已扣紧,完成安装。

测量口径拆卸:轻轻顺时针旋转测量口径,待听到轻微“哒”声,表明测量口径与下积分球扣位已分开,继续旋转,向下取出测量口径,完成测量口径的拆卸。

注意:有些型号只配备十字架平台测量口径。

色差仪多功能测试组件安装:

1、将NH310色差仪按照如图2放置好,其中,NH310的测量端口要与31方形积分器测量口对接好,如图3所示,然后将6推板顶住NH310色差仪,拧紧7螺丝,检查NH310色差仪是否松动,如果松动,请务必再次拧紧7螺丝。

2、将4比色皿,装入3方形积分器。4比色皿有两个磨砂面,拿4比色皿的时候请只接触这两个磨砂面;另外,有两个透明面,上面刻有“MAX”、“MIN”字样,请将其中一面对着31方形积分器测量口,如图3所示;

3、将4比色皿装入3方形积分器,盖上5盖板,5盖板上有一个箭头图标,3方形积分器上有一个相同的箭头图标,请确保两个箭头图标位置一致。

完成以上步骤后,即可启动NH310色差仪进行测量。

配件安装

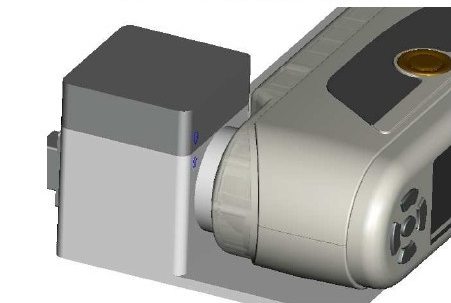

图2 NH310色差仪与多功能测试组件的配合

配件安装

图3 NH310色差仪与多功能测试组件的局部配合

注意事项:

1、保持3方形积分器中的整洁,防止弄脏;多功能测试组件使用完毕后,把5盖板盖上,保持3方形积分器封闭;

2、防止4比色皿两个透明面刮伤、弄脏;

3、装入4比色皿的物体的量务必在“MAX”和“MIN”的划线之间。
