CIE Lab色空间坐标

色差仪之所能够实现测量离不开国际照明组织CIE在颜色和光学上的一系列规范的制定。CIE Lab色空间坐标可以说是色差仪的研发依据,色差仪就是根据这个坐标在通过色彩公式计算色彩,最终确定颜色的三次激值以。每种颜色在CIE Lab色空间内都对应一个唯一点。

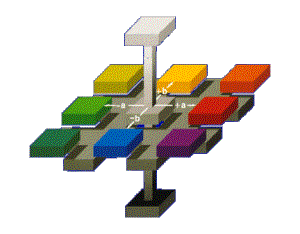

CIE Lab色空间坐标图



△E总色差的大小

△L+ 表示偏白

△L- 表示偏黑

△a+ 表示偏红

△a- 表示偏绿

△b+ 表示偏黄

△b- 表示偏蓝



范围 色差(容差)
0 - 0.25△E 非常小或没有;理想匹配
0.25 - 0.5△E 微小;可接受的匹配
0.5 -1.0△E 微小到中等;在一些应用中可接受
1.0 -2.0△E 中等;在特定应用中可接受
2.0 -4.0△E 有差距;在特定应用中可接受
4.0△E以上 非常大;在大部分应用中不可接受



L*a*b*图

明度指数L*(亮度轴),表示黑白,0 为黑色, 100 为白色,0-100之间为灰色。

色品指数a*(红绿轴),正值为红色,负值为绿色。

色品指数b*(黄蓝轴),正值为黄色,负值为蓝色。

所有颜色都可以用L*a*b*这三个数值表示,试样与标样的L*a*b*之差,用ΔL*Δa*Δb*表示;ΔE*表示总色差。

ΔL*为正,说明试样比标样浅;为负,说明试样比标样深。

Δa*为正,说明试样比标样红(或少绿);为负,说明试样比标样绿(或少红)。

Δb*为正,说明试样比标样黄(或少蓝);为负,说明试样比标样蓝(或少黄)。
