CIE1931色坐标图怎么看?

色坐标图是颜色管理的重要参考标准之一,色差仪通过色坐标图实现对颜色的定量表示,很多用户对于CIE1931色坐标图的含义还不了解,本文就为大家简单的介绍一下,感兴趣的小伙伴不妨来看看吧!

CIE1931色坐标图是什么?

通常情况下,我们对颜色的判断都是比较主观的。为了更好的研究颜色的表示方法,人们就提出了多个色坐标表示系统。CIE1931色坐标图就是目前比较通用的一个颜色系统。它用三刺激值表示颜色,最常用的是1931CIE-XYZ标准色度学系统所规定的三刺激值X、Y和Z。

显示器的显示采用的是色光加色法,色光三原色是红、绿、蓝三种色光。国际标准照明委员会(CIE)1931年规定这三种色光的波长是:

红色光(R):700nm

绿色光(G):546.1nm

蓝色光(B):435.8nm

自然界中各种原色都能由这三种原色光按一定比例混合而成。

在以上定义的基础上,人们定义这样的一组公式:

r=R/(R+G+B)

g=G/(R+G+B)

b=B/(R+G+B)

由于r+g+b=1,所以只用给出r和g的值,就能惟一地确定一种颜色。这样就可将光谱中的所有颜色表示在一个二维的平面内。由此便建立了1931CIE-RGB表色系统

但是,在上面的表示方法中,r和g值会出现负数。由于实际上不存在负的光强,而且这种计算极不方便,不易理解,人们希望找出另外一组原色,用于代替CIE-RGB系统,因此,在1931年CIE组织建立了三种假想的标准原色X(红)、Y(绿)、Z(蓝),以便使我们能够得到的颜色匹配函数的三值都是正值,而x、y、z的表达方式仍类似上面的那组公式。由此衍生出的便是1931CIE-XYZ系统,这个系统是色度学的实际应用工具,几乎关于颜色的一切测量、标准以及其他方面的延伸都以此为出发点,因而是颜色视觉研究的有力工具。

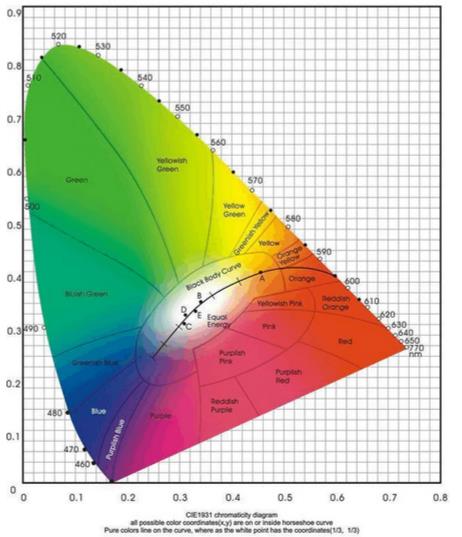

CIE1931色坐标图

CIE1931色坐标图怎么看?

CIE1931色坐标图中的颜色,包括了自然所能得到的颜色。这是个二维平面空间图,由x-y直角标系统构成的平面。为了适应人们习惯于在平面坐标系中讨论变量关系,而设计出来的。在设计出该图的过程中,经过许多数学上的变换和演算。此图的意义和作用,可以总结成两句话:

(1)表示颜色视觉的基本规律。

(2)表示颜色混合与分解的一般规律。

坐标系——x,y直角坐标系。

x——表示与红色有关的相对量值。

y——表示与绿色有关的相对量值。

z——表示与蓝色有关的相对量值。并且z=1-(x+y)

用(x,y)的坐标值来表示颜色。白色应该包含在“颜色”这个概念范围内。
