大口径色差仪是指采用20mm、50mm等大口径设计的色差仪，一般搭配45/0几何光学结构，如NR20XE大口径色差仪、PS808颗粒大口径色差仪，是大口径色差仪比较常见的一种光学结构。那么，大口径色差仪为什么大多采用45/0几何光学结构？下文对大口径色差仪采用45/0几何光学结构原因做了分析，以便大家对大口径色差仪有所了解。
色差仪常见几何光学结构类型：

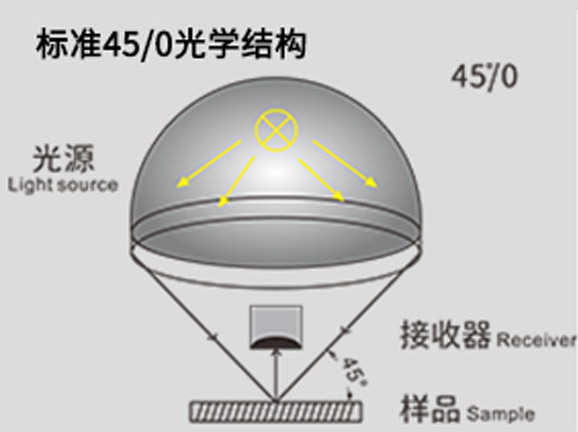

45/0°测量结构是CIE规定的标准的45°环形均匀照明，0°接收几何光学结构。光源以45°斜向照射样品表面，探测器沿垂直样品表面0°方向采集反射光，即垂直接收物体表面反射光。这种结构模拟了人眼日常生活中观察物体的常见方式，因此更适合用于测量与人眼观察一致的表面颜色，即测量数据与目视结果的匹配性较高。
d/8°测量结构是CIE规定的近似漫反射均匀照明，8°接收，包含镜面反射光几何光学结构。积分球可收集大部分散射光线，能够分离镜面反射分量，支持包含镜面反射光的测量，即SCI模式，能够完全包括物体所有的表面反射光，从而客观地表示物体的外观颜色。消除了镜面反射光的SCE模式测量，其测量结果更接近于人眼所观察到的结果。
大口径色差仪为什么大多采用45/0几何光学结构？
45/0几何光学结构模拟人眼正常观察样品的方式：45°入射光源，0°垂直接收反射光，只采集样品表面定向反射的颜色信息，最大程度规避镜面强光干扰，色彩观感和目视对色灯箱判断结果一致性更高。大口径色差仪多用于纹理表面、粉末、颗粒等非镜面试样，这类样品容易产生杂散镜面反射。45/0光路天然过滤镜面反射，优先捕捉材料本身的体色，非常适合这类特殊材质测量，这也是大口径机型优先选用该结构的核心原因。
另外，从仪器光学稳定性来看，大口径d/8积分球容易出现内壁污染、光线漫射不均匀、边缘照度衰减等问题，大孔径下光谱一致性更难校准。45/0环形布光能够保证大测量区域光照均匀，设备长期使用的色彩重复性更易把控。但该结构不适合高镜面光亮样品，因此行业形成应用区分：大口径侧重哑光、纹理试样普遍采用45/0，高光泽镜面样品更多选用d/8积分球结构。因此市面上大口径机型优先选用45/0，主要面向纺织、无纺布、粉末、塑料颗粒等表面凹凸不均、以漫反射为主的样品检测。
45/0几何结构PS808大口径颗粒色差仪怎么样？

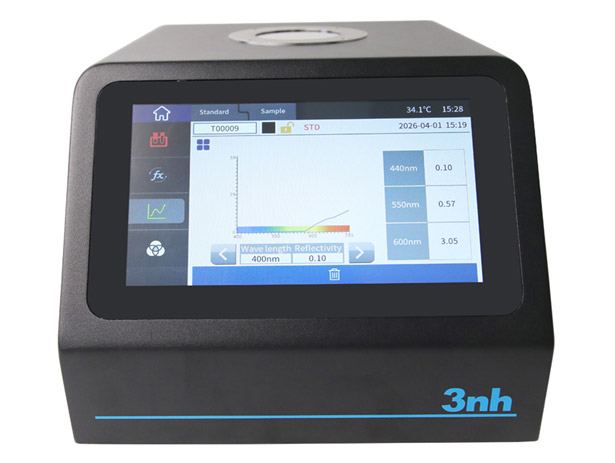

PS808大口径色差仪标配Φ50mm超大专属测量口径，搭配台式平整测量平台，采用45°环形均匀照明、0°垂直接收的光学结构，符合ASTM D6290-19颗粒颜色检测标准。仪器仪器50mm大范围光斑可一次性覆盖大量颗粒，依靠空间平均效应抵消颗粒大小不一、堆叠疏密不均、颗粒间隙阴影带来的随机误差，测量结果更能代表整批物料平均色泽
仪器采用环形45°照明、0°垂直接收的45/0 光学结构过滤镜面反光，测量数值对应人眼直视颗粒看到的表观颜色，最大程度避免仪器数据与肉眼目视判色出现分歧，非常适合上下游依靠肉眼对色的颗粒来料检验。环形多光源布局改善了单一方向45/0光路容易受纹理、摆放角度影响的缺陷，弱化颗粒堆叠凹凸造成的阴影偏差。
